浙江WG型鼓形齿式联轴器

WG鼓齿联轴器校正同心是旋转设备维护的内容。如果校正方法错误或校正结果不详细，旋转设备的振动值将超过标准，严重威胁旋转设备的正常运行，特别是高速设备，对联轴器校正数据有严格要求。

联轴器纠正同心的方法有不同的类型。根据旋转设备的安装位置，分为水平和垂直，水平较为常见；根据纠正的简单性，分为简单的纠正和系统纠正。前者发现的结果很粗略，后者很理想。无论如何分类，其原理和分析方法都是一致的。

纠正中心的目的是使转子轴的中心线成为另一个转子轴中心线的连续曲线。由于两个转子的轴与联轴器连接，只要两个轮中心线连接，两个转子的中心线就确定为连续曲线。

为了延续鼓形齿联轴器的两对轮中心，需要满足以下两个条件：

重叠两对轮中心，即重叠两对轮的外圆；

使两对轮的组合面（端面）平行（两个中心线平行）。如果满足上述两个条件，则两轴的中心线为连续曲线。如果测量值不同，则需要调整地脚以满足上述两个条件。

WG鼓形齿联轴器相关型号：

WG1、WG2、WG3、WG4、WG5、WG6、WG7、WG8、WG9、WG10、WG11、WG12、WG13、WG14、WG15、WG16、WG17、WG18、WG19、WG20、WG21、WG22、WG23、WG24

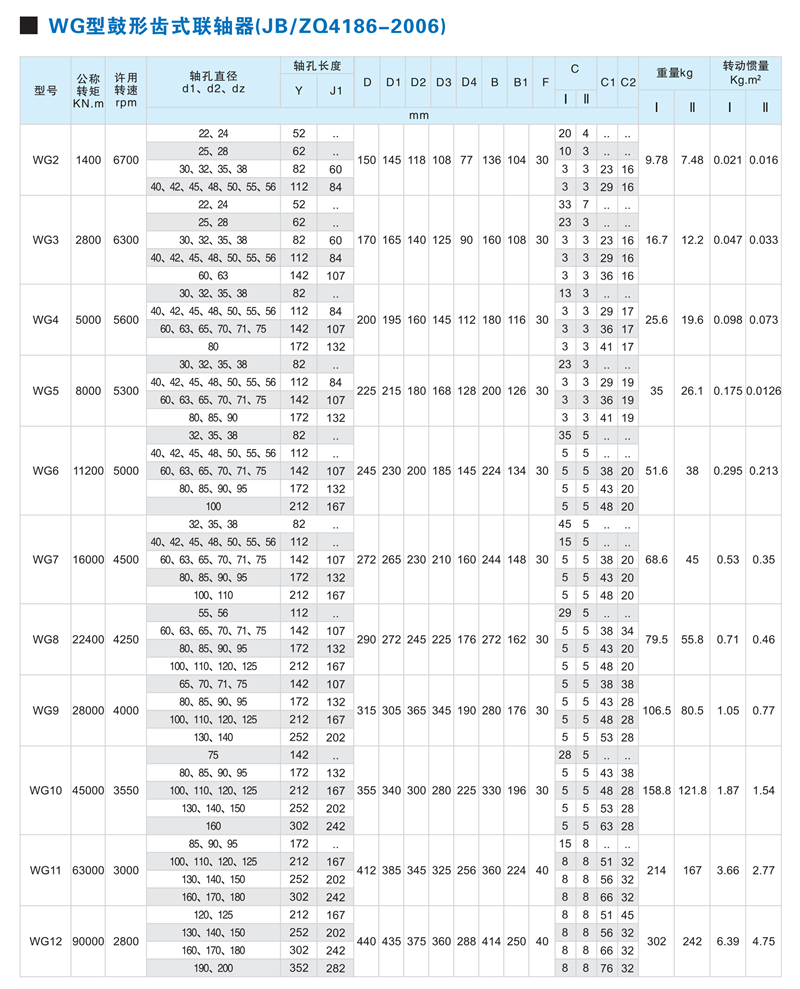

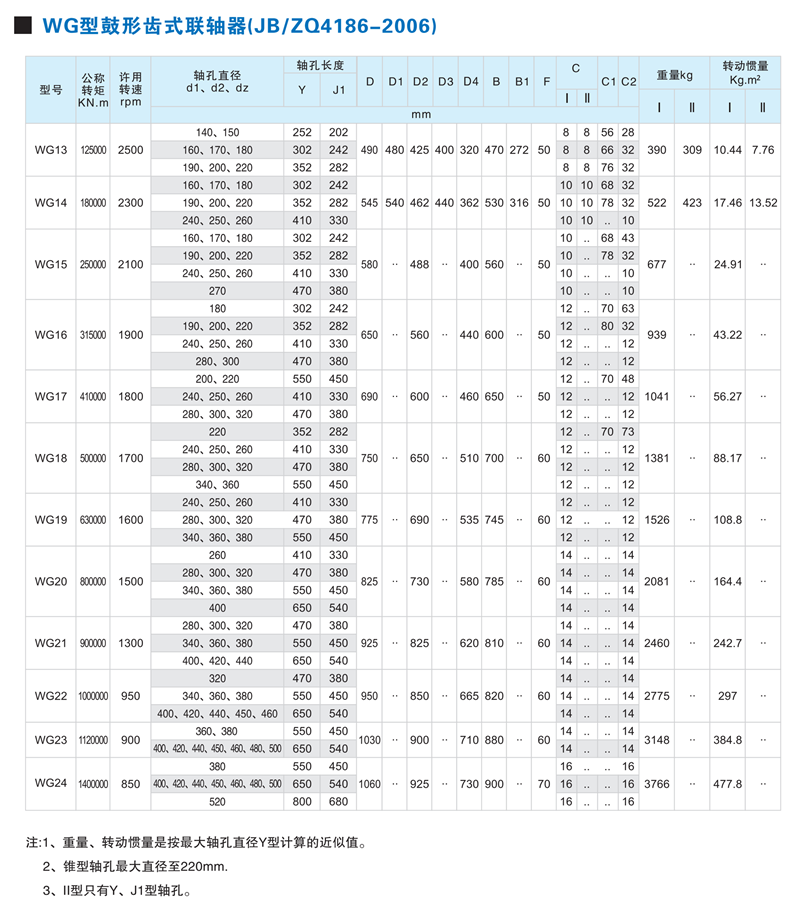

WG鼓齿联轴器相关参数：

轴孔直径d：16-300mm

轴孔长度L：52-470mm

联轴器外径D：122-650mm

100-316mm

重量范围：5.6-939Kg

型号大小：WG1-WG16

公称转矩Tn：710-280000N.m

许用转速n：7500-1900r/min
